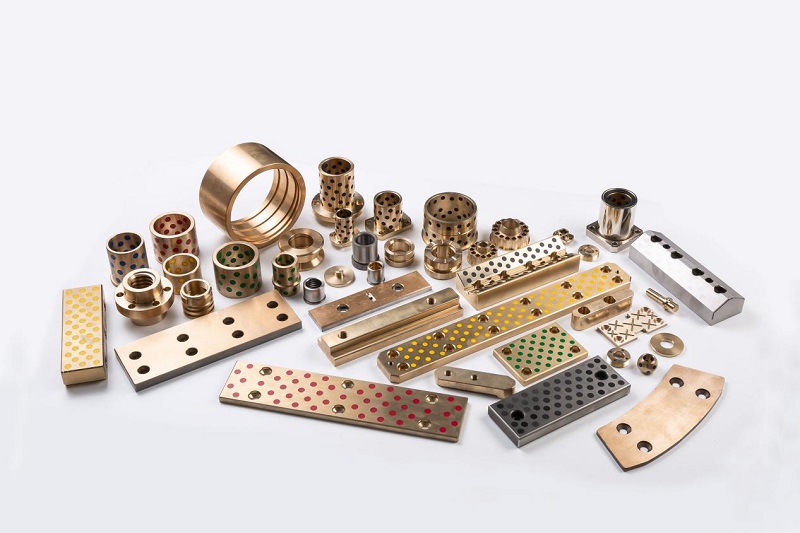

Kärnapplikationer av självsmörjande kopparlegeringskomponenter i kontinuerliga gjutmaskiner

I. Mögelsvängningsramlager: Den ultimata lösningen mot 1600 ° C Termisk strålning

Mögeloscillationsanordningen i kontinuerliga gjutmaskiner har länge mött utmaningen att termisk deformation av kopparplattan komprimerar lagren, vilket leder till vågformsförvrängning i svängning och billetskalsprickning, vilket resulterat i stålläckage. Den innovativa lösningen använder en CUAL10FE3 nickelaluminiumbronsmatris med en 30% gradient grafitinlag, där grafitdensiteten är högre på ytskiktet än i det inre skiktet, och bildar en smörjgradient. Strukturellt sett är en honungskaka mikroporös oljelagringsstruktur (med ett pordjup på 0,1 mm och en pordiameter på 0,3 mm) utformad för att automatiskt frigöra en smörjfilm vid uppvärmning. Detta kompletteras med ett 1,2 mm bredt värmeutvidgningskompensationsplats som exakt absorberar 0,15 mm/100 ° C termisk deformation av kopparplattan. Jämfört med traditionella lager har temperaturmotståndsgränsen ökat från 250 ° C till 950 ° C, oscillationsavvikelsen har optimerats från ± 0,8 mm till ± 0,1 mm, och stålläckageolyckan har minskat från 1,5 gånger per månad till 0,1 gånger per år. Efter applicering på Ansteel 2150 kontinuerlig gjutmaskin minskades årliga stålläckageförluster med 28 miljoner RMB, och lagerlivslängden nådde 36 månader.

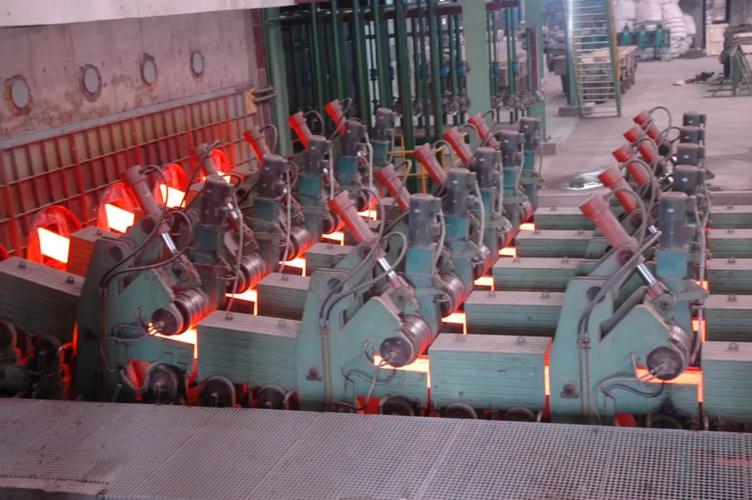

Ii. Segmentguide rullskopparbussningar: Svart teknik för absorbering av vattenånga och järnoxidskala

Under förhållandena för 600 ° C-billetstrålning, 80 ° C högtrycksvattendimma och nötning från HV800 hårdhetsjärnoxidskala, upplever traditionella kopparbussningar en månatlig slitage på 1,5 mm. Lösningen antar en CUSN12-fosforbronsmatris förstärkt med zro₂ keramiska fibrer för slitmotstånd, i kombination med ett 25% grafit MOS₂-inläggsskikt för själv Smörjning. Spiralavloppsspår (med ett djup av 0,3 mm och en tonhöjd på 5 mm) förbättrar dräneringseffektiviteten med 80%, och ytlasermikro-gropar (φ0,2 mm) fångar Aktivt slippartiklar för att förhindra plöjning av slitage. Efter implementeringen minskade det månatliga genomsnittliga slitaget till 0,06 mm, ersättningsfrekvensen förlängdes från en gång per månad till en gång vart tredje år, och billetskrapfrekvensen minskades kraftigt från 18% till 0,5%. Baosteel Silicon Steel Production Line sparade 5,1 miljoner RMB i årliga underhållskostnader och minskade nedgraderade billetprodukter med 2,3%.

Iii. Skärning av kopparplattor: "Energi-absorberande rustning" för kraftiga effekter

To address the track crushing problem caused by peak vibrations of 200MPa and thermal deformation during flame cutting, a three-layer composite copper plate was developed: a 20mm Q345 steel plate base layer for impact resistance, a CuZn40Al sintered copper alloy intermediate layer for heat conduction and vibration absorption, and a working surface with graphite capsule array self-lubricating units. Validerades genom 10⁷ cykler av 200MPa pulstest enligt ISO 4381 -standarderna, den årliga slitaget minskade från 12 mm till 0,4 mm, hjulets livslängd sträckte sig från 8 veckor till 100 veckor och spårets rakhet upprätthöll vid ≤0,2 mm/10m. Shagangs ansökan visade att den skärande bilpositioneringsnoggrannheten förblev stabil vid ± 0,3 mm under 3 år, och reservdelskostnaderna minskade med 87%.

Iv. Sekundär kylzonpinklädningshus: "Vattenavvisande vårdnadshavare" i vattendimma

Den högfodringsmiljön i den sekundära kylzonen leder till i genomsnitt 2,1 rostinducerade anfall per månad i traditionella lagerhus. Innovationen använder en CUNI10FE-matris med en nano-hydrofob beläggning (kontaktvinkel> 150 °), i kombination med en centrifugal vattenskyddsstruktur (automatisk dränering vid hastigheter> 30 rpm). Faktiska tester visade noll rostinducerade anfall, en minskning av rullytans pittingdjup från 0,8 mm/månad till 0,02 mm/månad och livslängdsunderhållsfri tätningsbyte. Driftsgraden för Shougangs kontinuerliga gjutmaskin ökade från 82% till 96%, vilket resulterade i en årlig ökning av rå stålproduktion på 370 000 ton.

V. De ersättningsbara generna i kopparlegeringar

King of Thermal Conductivity : Med en värmeledningsförmåga ≥90 W/m · K (5 gånger den av stål) sprider den snabbt friktionsvärme.

Slippartikelfängelse : Den mjuka matrisen inkapslar över 95% av slipande partiklar och förhindrar sekundär slitage.

Korrosionsbeständig barriär : Tin/Nickel Passivation -filmen ger 10 gånger kl -korrosionsbeständigheten hos stål.

Anti-vidhäftningssköld : Grafit släpper en kolfilm vid uppvärmning, vilket förhindrar vidhäftning av hög temperatur.
