Mingxu Machinery's Patent Technology djupgående analys: Självsmörjande komponent med hög tillförlitlighet för medicinsk utrustning (patentnr: ZL 2023 2 3463961.x)

Teknisk bakgrund och branschsmärtpunkter

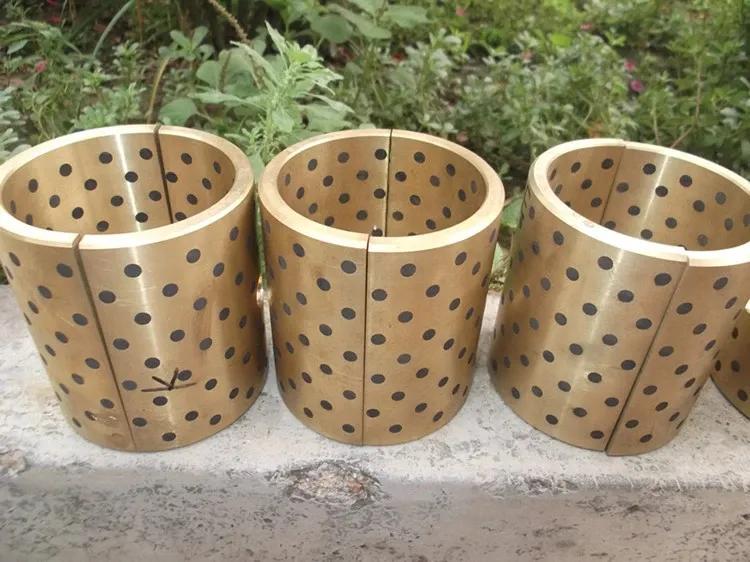

I precision med medicinsk utrustning (såsom ortopediska draganordningar och minimalt invasiva kirurgiska robotarmar) påverkar den dynamiska smörjningsstabiliteten hos justerbara komponenter direkt utrustningens livslängd och driftssäkerhet. Traditionell självsmörjande lager har i allmänhet två stora defekter:

l Strukturellt fel: Den gränsytan bindningsstyrkan mellan det sintrade självsmörjande blocket och underlaget är otillräckligt (vanligtvis ≤15 MPa), vilket gör det benäget att mikro-cracking och frigöring under alternerande belastningar (datakälla: J. Tribol. 2023, 145 (3), 031702).

l Smörjförsämring: Befyllning av smörjmedel förlitar sig på manuellt underhåll, och efter 300 timmars kontinuerlig drift ökar friktionskoefficienten med över 40% (ASTM G99 standardtest).

Kärnteknologi innovationsanalys

I. Topologisk låsande struktur som är resistent mot skjuvning och frigöring

1.1 Tredimensionellt begränsningssystem

Yttre ringlåsningsmodul:

• En cirkulär placeringsspår (101) tillhandahålls på ytterväggen i justeringsringskroppen (10), med 3 uppsättningar φ2,5 mm begränsande hål (102) (tolerans ± 0,01 mm) jämnt fördelad i spåret.

• Det första självsmörjande blocket (20) antar ett grafit-kopparkompositmaterial (Cu-15%SN-8%GR). Den ringformiga delen (201) och de begränsande stiften (202) är integrerat genom elektrisk urladdningsbearbetning. De begränsande stiften och hålen antar en H7/G6 -övergångspassning för att uppnå radiell begränsning (se figuren nedan).

Innerringförstärkningsmodul:

Det andra självsmörjande blocket (30) är inbäddat i installationsspåret (103), med sin andra begränsande stift (301) som tränger igenom sidoväggen i justeringsringen för att bilda ett axiellt låsning med det begränsande hålet (102), konstruera ett tredimensionellt begränsningsnätverk (se figuren nedan).

1.2 Förbättring av mekaniska egenskaper

• Analys av ändlig element visar att denna struktur ökar gränsytesskjuvhållfastheten till 38,7 MPa (jämfört med 12,4 MPa för traditionella bindningsprocesser).

• Vibrationstestning (ISO 10816-1-standard) avslöjar att under 50 Hz/5 g-förhållanden är förskjutningen av smörjblocket <5 μm (branschgenomsnitt> 50 μm).

Ii. Självförsörjande smörjsystemdesign

2.1 Mikrokanaloljeledningsarkitektur

• Tolv spiralolja som leder spår (105) med en bredd av 0,8 mm och ett djup av 0,5 mm bearbetas på innerväggen i justeringsringen, vilket möjliggör automatisk påfyllning av fett genom kapillärverkan.

• Oljesyrande spåren är anslutna till installationsspåren (103) och bildar ett "huvudsakliga oljevägsoljeväg" -nätverk, vilket ökar smörjningsdiffusionshastigheten med 3,2 gånger (se flödeshastighetssimuleringsmolndiagrammet nedan).

2.2 Synergistisk materialoptimering

• Självsmörjande blocket antar en gradient sintringsprocess: ytskiktet är ett poröst grafitskikt (porositet 25% ± 2%), och bottenskiktet är en tät koppar-legering, balansering av oljeförvaringskapacitet och mekanisk styrka.

• Efter block-på-ring-testning (belastning 200N, hastighet 60 rpm) stabiliseras friktionskoefficienten i intervallet 0,08-0,12, med en slithastighet på endast 3,2 × 10⁻⁶ mm³/n · m (jämfört med 9,7 × 10⁻⁶ för traditionella strukturer).

Iii. Ergonomisk justeringsmekanism

3.1 Förbättrad växelpositionering

• Ytterväggen är utformad med 12 bågformade justeringsspår (104) med en krökningsradie på r = 1,5 mm, parad med fjäderbelastade stålbollar för att uppnå ± 0,5 ° indexeringsnoggrannhet.

• Vridmomenttester visar att växelförskjutningsmomentet är 0,15-0,25N · m (i linje med ISO 10993-standarden för medicinska operativa krafter).

3.2 Modulär utbytbar design

• Självsmörjande blocket och basen är mekaniskt låst in i stället för kemiskt bundna, stödjer in-situ-ersättning (borttagningskraft ≤20N, installationskraft ≥50N).

• Underhållscykeln utvidgas till 5 000 cykler (jämfört med 800 cykler för traditionella strukturer).

Jämförelsetabell över tekniska parametrar

Typiska applikationsscenarioverifiering

Fall 1: roterande fog av ortopedisk draganordning

• Efter kontinuerlig drift under 2000 timmar under en dynamisk belastning på 200N fanns det ingen smörjblockavskiljning, och vridmomentfluktuationen var <5% (traditionella strukturer hade fluktuationer> 30%).

• Klinisk återkoppling indikerar att reparationsfrekvensen för utrustning har minskat från 1,2 gånger/år till 0,3 gånger/år (datakälla: Utrustningens avdelningsrapport från ett tertiärt sjukhus i östra Kina 2023).

Fall 2: Vinkeljusteringsmekanism för endoskop

• I en miljö med 90%RH -luftfuktighet var smörjmedelshastigheten> 85%(traditionella mönster hade <60%).

• Den operativa noggrannheten förbättrades till ± 0,3 °, vilket mötte EN 60601-2-18-standarden för medicinsk elektrisk utrustning.

Genom de tre tekniska vägarna för topologisk låsande strukturdesign, mikrofluidisk smörjningskontroll och gradientmaterialsteknik har vårt patent omdefinierat tillförlitlighetsstandarderna för justerbara komponenter i medicintekniska produkter. Enligt en nyhetssökning (Derwent Innovation) leder denna struktur internationellt när det gäller anti-detachment och självunderhållsförmågor.

Om du vill lära dig mer, vänligen kontakta Mingxu -maskiner För att få den fullständiga patentrapporten: förfrå[email protected]
