LM…L/LME…L dubbelbrett linjärt rörelselager

Dubbla breda linjära rörelselager, med sin fördel med lång längd, används i stor utsträckning i en mängd olika tillämpningsscenarier med hög precision och hög belastning, såsom precisionsverktygsdelar, höghastighetstextilmaskiner, livsmedelsförpackningsmaskiner, tryckutrustning, etc.

Få ett citat

PREV：No previous article NEXT：No next article

produkt introduktion
Parameter
Materialbeskrivning
Kontakta oss

Produktfunktioner

1 Kan arbeta länge under oljefria förhållanden.

2 Mer lämplig för låga hastigheter och tunga arbetsförhållanden, med god slitstyrka och extremt låg frikt.

3 Lämplig för situationer där oljefilm är svår att bilda, såsom fram- och återgående, roterande och intermittenta rörelser.

4 Motståndskraftig mot korrosion och oxidation.

5 Underhållsfri och lång livslängd.

Varför välja oljefria lager

Minska tillverkningskostnaderna

Det finns inget behov av oljetillförselanordning, oljeinsprutningshål eller olja spårbearbetning, vilket avsevärt kan spara tillverkningskostnader.

Minska driftskostnaderna

Det minskar avsevärt användningen av smörjolja, minskar underhåll av utrustning, och undviker dolda faror orsakade av otillräcklig oljetillförsel, vilket effektivt minskar Operations kostnader.

Förkorta designtiden

Den oljefria designen förenklar produktstrukturen och sparar effektivt designtid. Vi är professionella ODM Leverantörer av LM…L/LME…L dubbelbrett linjärt rörelselager

Befrämjar för miljöskydd

Ingen spilloljeåtervinning krävs, vilket också är fördelaktigt för miljöskyddet.

Applikationsfält

Hög temperatur

·Stålfabrik

·Smältugn

· Torkutrustning

·Bakugn

·Värmeregulator

Vattentät

·Damport

·Vattenpump

· Vätskeomkopplarstruktur

·Offshore-strukturer

· Utrustning för docknings- och siltmaskiner

Kemisk industri

·Kemisk fabrik

· Galvaniseringsutrustning

·Utrustning för rening av avloppsvatten

·Färgningsmaskiner

·Utrustning för raffinering av olja och kemikalier

Energi

·Vindkraft

·Ny energi

Fartyg

·Däckskran

·Ankare

·Lucklocket

·Roderarm

·Lyftmaskiner och lyftringutrustning

Biltillverkning

·Stämpelform

·Svetskonstruktion

·Målnings- och torklinje

· Transportband av metall

·Maskinverktyg

Tung industri

· Maskiner för stålrörsfabrik

·Däck- och pappersbruk

·Kraftverk

·Anslutningsbygel av formsprutningsmaskineri

Konstruktion, gruvdrift, lastning

·Blandare, kvarnar, pulveriserare

·Anläggningsmaskiner

· Gruvutrustning

· Vevstakslager

Broar och lyftskenor

·Brolager

· Balkar, broar, hängbroar

·Kärnenergirelaterade reaktorer

·Ånggenerator

Typ	Beskrivning	Material
		Yttre cylinder	Hållare
Standardtyp	Utvändig cylinder av sluten typ.	Stål	Stål
			Harts
Justerbar typ	Denna typ har ett spår i den yttre cylindern. Denna design möjliggör justering av spelrummet.	Stål	Stål
			Harts
Öppna Typ	En kulkrets tas bort för att tillåta en öppningsöppning att passa över rälsstöd.	Stål	Stål
			Harts
Dubbel bred typ	Denna typ har två hållare i den yttre cylindern. Denna struktur är användbar när momentbelastningar appliceras på glidbussningen.	Stål	Stål
			Harts
Tryckande yttre rastyp	Ytterloppet pressar på.	Stål	Harts
Slaglager	Utvändig cylinder av sluten typ.	Stål	Aluminium

LM···LUU (Hartshållare)

Denna typ är en serie med metriska dimensioner som ofta används i Asien och andra länder.

Alla modeller kan utföras med förnicklad enligt kundens önskemål, med funktion av rostskydd.

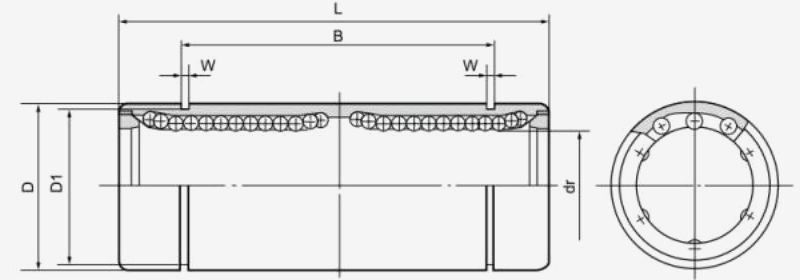

Nominell axel diameter mm	LM···LUU	Kulkrets	Hartshållare										Excentricitet μm	Grundläggande belastningsklassificering		Vikt (g)
			dr		D		L		mm	B	W	D^		Grundläggande belastningsklassificering
			mm	Tolerans μm	mm	Tolerans μm	mm	Tolerans μm	mm	Tolerans μm	mm	mm		Dynamisk C N	Statisk Co N
3	LM3L	4	3	0 -9	7	0 -11	19	0 -200	—	—	—	—	12	138	210	3
4	LM4L	4	4		8		23		—	0 -200	—	—		176	254	4
5	LM5LUU	4	5		10		28		20.4	0 -200	1.1	9.6		265	412	8.4
6	LM6LUU	4	6	0 -10	12	0 -13	35	0 -300	27	0 -300	1.1	11.5	15	323	530	16
8	LM8LUU	4	8		15	0 -13	45		35		1.1	14.3		431	784	31
10	LM10LUU	4	10		19	0 -16	55		44		1.3	18		588	1 100	62
12	LM12LUU	4	12		21		57		46		1.3	20		813	1 570	80
13	LM13LUU	4	13		23		61		46		1.3	22		813	1 570	90
16	LM16LUU	5	16		28		70		53		1.6	27		1 230	2 350	145
20	LM20LUU	5	20	0 -12	32	0 -19	80		61		1.6	30.5	20	1 400	2,740	180
25	LM25LUU	6	25		40		112	0 -400	82	0 -400	1.85	38		1 560	3 140	440
30	LM30LUU	6	30		45		123		89		1.85	43		2 490	5,490	480
35	LM35LUU	6	35		52	0 -22	135		99		2.1	49	25	2 650	6 270	795
40	LM40LUU	6	40	0 -15	60		151		121		2.1	57		3 430	8 040	1 170
50	LM50LUU	6	50	0 -20	80		192		148		2.6	76.5		6 080	15 900	3 100
60	LM60LUU	6	60		90	0 -25	209		170		3.15	86.5	30	7 550	20 000	3 500
80	LM80LUU	6	80		120	0 -25	265		216		4.15	116	30	11 500	32 000	7,7103

LME···LUU(Hartshållare)

Denna typ är en serie metriska dimensioner som vanligtvis används i Europa.

Alla modeller kan utföras med förnicklad enligt kundens önskemål, med funktion av rostskydd.

Nominell axeldiameter mm	LME···LUU	Kulkrets	Stora dimensioner och tolerans										Excentricitet μm	Grundläggande belastningsgrad		Vikt (g)
			dr		D		L		B		W	D^		Grundläggande belastningsgrad
			mm	Tolerans μm	mm	Tolerans μm	mm	Tolerans μm	mm	Tolerans μm	W	D^		Dynamisk C N	Statisk Co N
8	LME8LUU	4	8	9 -1	16	0 -9	46	0 - 300	33	0 -300	1.1	15.2	15	421	804	40
12	LME12LUU	4	12	9 -1	22	0 -11	61		45.8		1.3	21		813	1 570	80
16	LME16LUU	5	16	11 -1	26	0 -11	68		49.8		1.3	24.9		921	1 780	115
20	LME20LUU	5	20	11 -1	32	0 -13	80		61		1.6	30.5	17	1 370	2,740	180
25	LME25LUU	6	25	13 -2	40		112	0 -400	82	0 -400	1.85	38		1 570	3 140	430
30	LME30LUU	6	30	13 -2	47		123		1042		1.85	44.5		2 500	5,490	615
40	LME40LUU	6	40	16 -4	62	0 -15	151		1212		2.15	59	20	3 430	8 040	1 400
50	LME50LUU	6	50		75	0 -15	192		1552		2.65	72	20	6 080	15 900	2 320
60	LME60LUU	6	60		90	0 -20	209		170		3.15	86.5	25	7 550	20 000	3 920
80	LME80LUU	6	80	19 -6	120	0 -20	265		216		4.15	116	30	11 500	32 000	7,710

LM···LGA (högtemperaturbeständig hållare)

Denna typ är en serie med metriska dimensioner som ofta används i Asien och andra länder.

Alla modeller kan utföras med förnicklad enligt kundens önskemål, med funktion av rostskydd.

Nominell axeldiameter mm	LM···LGA	Boll krets	Stora dimensioner och tolerans
			dr		D		L
			mm	Tolerans μm	mm	Tolerans μm	mm	Tolerans μm
5	LM5LGA	4	5	0 -9	10	0 -11	28	0 -200
6	LM6LGA	4	6	0 -10	12	0 -13	35	0 -300
8	LM8LGA	4	8		15	0 -13	45
10	LM10LGA	4	10		19	0 -16	55
12	LM12LGA	4	12		21		57
13	LM13LGA	4	13		23		61
16	LM16LGA	5	16		28		70
20	LM20LGA	5	20	0 -12	32	0 -19	80
25	LM25LGA	6	25		40		112	0 -400
30	LM30LGA	6	30		45		123
35	LM35LGA	6	35	0 -15	52	0 -22	135
40	LM40LGA	6	40		60		151
50	LM50LGA	6	50		80		192
60	LM60LGA	6	60	0 -20	90	0 -25	209
80	LM80LGA	6	80	0 -20	120	0 -25	265

Stora dimensioner och tolerans				Excentricitet mm	Grundläggande belastningsgrad		Vikt (g)
mm	B	W mm	D^ mm		Grundläggande belastningsgrad
mm	Tolerans μm	W mm	D^ mm		Dynamisk C N	Statisk Co N
20.4	0 -200	1.1	9.6	12	265	412	11.4
27	0 -300	1.1	11.5	15	323	530	18.6
35		1.1	14.3		431	784	35.6
44		1.3	18		588	1 100	67
46		1.3	20		813	1 570	90.4
46		1.3	22		813	1 570	104
53		1-6	27		1 230	2 350	179
61		1.6	30.5	20	1 400	2,740	230
82	0 -400	1.85	38		1 560	3 140	564
89		1.85	43		2 490	5.490	632
99		2.1	49	25	2 650	6 270	993
121		2.1	57		3,430	8 040	1 460
148		2.6	76.5		6 080	15.900	3 100
170		3.15	86.5	30	7 550	20 000	3 500
216		4.15	116	30	11 500	32 000	7,710

Materialsammansättning och egenskaper
Material	CuZn25Al5Mn3Fe3	CuSn5Pb5Zn5	CuAl10Ni5Fe5	CuSn12	CuZn25Al5Mn4Fe3
Densitet	8.0	8.9	7.8	8.9	8.0
Hårdhet HB	>210	>70	>150	>95	>250
Draghållfasthet N/mm²	>750	>200	>600	>260	>800
Sträckgräns N/mm²	>450	>90	>260	>150	>450
Förlängning%	>12	>15	>10	>৪	>800
Koefficient för linjär expansion 10 ^-5 /℃	1.9	1.8	1.6	1.8	1.9
Begränsa temperatur ℃	-40~ 300	-40~ 400	-40~ 400	-40~ 400	-40~ 150
Max. Belastning N/mm²	100	60	50	70	120
Max. Hastighet (torr) m/min	15	10	20	10	15
Max.PV N/mm²*m/min	200	60	60	80	200
Kompression av permanent deformation 300N/mm²	<0,01	<0,05	<0,04	<0,05	<0,05
*Stor efterfrågan med specialmaterial finns.

Basmaterial utbyte
Materialkoder	Kinas varumärken GB1176-87	Internationella ISO 1338	Tyskland DÅN	Japan JIS	Amerika ASTM(UNS)	England BS	Italien JM	Tillämpliga villkor
JDB Gjuten brons	ZCuZn25AI5 Fe3Mn3	GCuZn25AI6 Fe3Mn3	DIN1709 G-CuZn25AI5	H5102 CAC304	B30-92 C86300	HTB2	JM18-1	Hög belastning, låg hastighet Används ofta
JDB-1 Brons	ZCuSn5 Pb5Zn5	GCuPb5 Sn5Zn5	DIN1705 G-CuSn5ZnPb	H5111 BC6	B30-92 C83600	LG2	JM7-15	Mellanlast, låg hastighet Används ofta
JDB-2 Brons	ZCuAI9Fe4 Ni4Mn2	GCuAI10 FeNiS	DIN17656 G-CuAI10Ni	H5114 AIBC3	B30-92 C95500	AB2	JM3-15	Mellanlast, medelhastighet, Används ofta
JDB-3 Brons	ZCuSn12		G-CuSn12	CAC503B	B30-92 C90800	PB2	JM1-15	Mellanlast, låg hastighet, Används ofta
JDB-5	ZCuZn25AI6 Fe3Mn3	GCuZn25AI6 Fe3Mn3	DIN1709 G-CuZn25AI5	H5102 CAC304	B30-92 C86300	HTB2	JM18-1	Över hög belastning, låg hastighet, Hög belastning används

Fast smörjmedel
Smörjmedel	Funktioner	Typisk applikation
SL1 Grafit tillägg	Utmärkt motståndskraft mot kemikalier attacker och låg friktion, temperaturgräns 400℃	Passar till allmänna maskiner och under atmosfären
SL4 PTFE tillägg	Lägst i friktion och bra vattensmörjning, temperaturgräns 300 ℃	Fartyg, hydraulisk turbin, gasturbin, etc.
