LMFM ... L/LMKM ... L/LMHM ... L dubbelbredd flänsad linjär rörelselager

Det flänsade linjärt rörelset med dubbelbredd i mitten är en precisionskonstruerad komponent som innefattar ett yttre cylindriskt hölje, en inre sfärisk raceway-yta, precisionsmalt stålbollar och en högpresterande hållare som är utformad för att upprätthålla optimal kulavstånd. Denna konfiguration gör det möjligt för den att effektivt tåla betydande radiella belastningar och samtidigt tillgodose måttliga axiella krafter i båda riktningarna.

Viktiga operativa fördelar inkluderar ultramät linjär rörelse som uppnås genom exakt kullcirkulation, minimala friktionskoefficienter som möjliggör höghastighetsdrift upp till [specifikt hastighetsområde om tillgängligt] och exceptionell stabilitet även under fluktuerande belastningar. Lagerets robusta design innehåller korrosionsbeständiga material och avancerade tätningsalternativ, vilket gör det lämpligt för krävande miljöer inklusive precisionsmögelbearbetningsapplikationer som kräver sub-mikron noggrannhet, högvibreringsmätning av instrumentsystem och optisk utrustning som kräver vibrationsfri linjär vägledning. Dess flänsade mellersta del ger förbättrad monteringsstabilitet samtidigt som de bibehåller kompakta övergripande dimensioner för rymdbegränsade installationer.

Få ett citat

PREV：SCJ-avståndsjustering av aluminiumslidenheter (inkluderar längs axelns spår)NEXT：LMFP…L/LMKP…L/LMHP…L dubbel-bred-position-pilotflänsad linjärrörelse

produkt introduktion
Parameter
Materialbeskrivning
Kontakta oss

Produktfunktioner

1 Kan arbeta länge under oljefria förhållanden.

2 Mer lämplig för låga hastigheter och tunga arbetsförhållanden, med god slitstyrka och extremt låg frikt.

3 Lämplig för situationer där oljefilm är svår att bilda, såsom fram- och återgående, roterande och intermittenta rörelser.

4 Motståndskraftig mot korrosion och oxidation.

5 Underhållsfri och lång livslängd.

Varför välja oljefria lager

Minska tillverkningskostnaderna

Det finns inget behov av oljetillförselanordning, oljeinsprutningshål eller olja spårbearbetning, vilket avsevärt kan spara tillverkningskostnader.

Minska driftskostnaderna

Det minskar avsevärt användningen av smörjolja, minskar underhåll av utrustning, och undviker dolda faror orsakade av otillräcklig oljetillförsel, vilket effektivt minskar Operations kostnader.

Förkorta designtiden

Den oljefria designen förenklar produktstrukturen och sparar effektivt designtid. Vi är professionella ODM Leverantörer av LMFM ... L/LMKM ... L/LMHM ... L dubbelbredd flänsad linjär rörelselager

Befrämjar för miljöskydd

Ingen spilloljeåtervinning krävs, vilket också är fördelaktigt för miljöskyddet.

Applikationsfält

Hög temperatur

·Stålfabrik

·Smältugn

· Torkutrustning

·Bakugn

·Värmeregulator

Vattentät

·Damport

·Vattenpump

· Vätskeomkopplarstruktur

·Offshore-strukturer

· Utrustning för docknings- och siltmaskiner

Kemisk industri

·Kemisk fabrik

· Galvaniseringsutrustning

·Utrustning för rening av avloppsvatten

·Färgningsmaskiner

·Utrustning för raffinering av olja och kemikalier

Energi

·Vindkraft

·Ny energi

Fartyg

·Däckskran

·Ankare

·Lucklocket

·Roderarm

·Lyftmaskiner och lyftringutrustning

Biltillverkning

·Stämpelform

·Svetskonstruktion

·Målnings- och torklinje

· Transportband av metall

·Maskinverktyg

Tung industri

· Maskiner för stålrörsfabrik

·Däck- och pappersbruk

·Kraftverk

·Anslutningsbygel av formsprutningsmaskineri

Konstruktion, gruvdrift, lastning

·Blandare, kvarnar, pulveriserare

·Anläggningsmaskiner

· Gruvutrustning

· Vevstakslager

Broar och lyftskenor

·Brolager

· Balkar, broar, hängbroar

·Kärnenergirelaterade reaktorer

·Ånggenerator

LMF (K) M ··· LGEn (Högtemperaturbeständig hållare)

Denna typ är en metrisk dimensionsserie som används allmänt i Ensien och andra länder.

Alla modeller kan göras med Nickle Plated enligt kundernas krav, med funktion av rostsäker.


LMFM ··· LGA		Lmkm ··· LGA

Nominell axel diameter mm	LMFM ··· LGA	Vikt (g)	Lmkm ··· LGA	Vikt (g)	Stora dimensioner och tolerans
					dr		D		L
					mm	Tolerans μm	mm	Tolerans μm	mm	Tolerans μm
6	Lmfm6lga	33.6	Lmkm6lga	27.6	6	0 -10	12	0 -13	35	± 300
8	Lmfm8lga	55.6	Lmkm8lga	47.6	8		15		45
10	Lmfm10lga	103	Lmkm 10lga	83	10		19		55
12	LMFM12LGA	120.4	Lmkm12lga	100.4	12		21	0 -16	57	0 -300
13	LMFM13LGA	144	Lmkm13lga	122	13		23		61
16	Lmfm16lga	224	Lmkm16lga	199	16		28		70
20	Lmfm20lga	310	Lmkm20lga	275	20	0 -12	32	0 -19	80
25	Lmfm25lga	664	Lmkm25lga	624	25		40		112	0 -400
30	Lmfm30lga	832	Lmkm30lga	742	30		45		123
35	Lmfm35lga	1 218	Lmkm35lga	1 128	35	0 -15	52	0 -22	135
40	Lmfm40lga	1 860	Lmkm40lga	1 670	40		60		151
50	Lmfm50lga	3 600	Lmkm50lga	3 400	50		80		192
60	Lmfm60lga	4500	Lmkm60lga	4 060	60	0 -20	90	0 -25	209

Stora dimensioner och tolerans								Excentricitet μm	Kvadenhet μm	Grundbelastningsgradering
Fläns										Grundbelastningsgradering
Jag mm	Df mm	K mm	t mm	Kardp mm	X mm	Y mm	Z mm			Dynamisk C n	Statisk Co n
15	28	22	5	20	3.5	6	3.1	15	15	323	529
20	32	25	5	24	3.5	6	3.1			431	781
24.5	40	30	6	29	4.5	7.5	4.1			588	1 100
25.5	42	32	6	32	4.5	7.5	4.1			813	1,570
27.5	43	34	6	33	4.5	7.5	4.1			813	1,570
32	48	37	6	38	4.5	7.5	4.1			1,230	2 350
36	54	42	8	43	5.5	9	5.1	20	20	1 400	2 740
52	62	50	8	51	5.5	9	5.1			1,560	3.140
56.5	74	58	10	60	6.6	11	6.1			2 490	5 490
62.5	82	64	10	67	6.6	11	6.1	25	25	2 650	6 270
69	96	75	13	78	9	14	8.1			3,430	8 040
89.5	116	92	13	98	9	14	8.1			6 080	15 900
95.5	134	106	18	112	11	17	11.1	30	30	7 550	20 000

Lmhm ··· luu (hartshållare)

Denna typ är en metrisk dimensionsserie som används allmänt i Asien och andra länder.

Alla modeller kan göras med Nickle Plated enligt kundernas krav, med funktion av rostsäker.

Nominell axel diameter mm	Lmhm ··· luu	Vikt (g)	Stora dimensioner och tolerans
			dr		D		L
			mm	Tolerans μm	mm	Tolerans μm	mm	Tolerans μm
6	Lmhm6luu	28	6	0 -10	12	0 -13	35	± 300
8	Lmhm8luu	47	8		15	0 -13	45
10	Lmhm10luu	90	10		19	0 -16	55
12	Lmhm12luu	102	12		21		57	0 -300
13	Lmhm13luu	123	13		23		61
16	Lmhm16luu	182	16		28		70
20	Lmhm20luu	247	20	0 -12	32	0 -19	80
25	Lmhm25luu	525	25		40		112	0 -400
30	Lmhm30luu	645	30		45		123
35	Lmhm35luu	950	35	0 -15	52	0 -22	135
40	Lmhm40luu	1 450	40	0 -15	60	0 -22	151
50	Lmhm50luu	3 437	50		80		192

Stora dimensioner och tolerans									Excentricitet μ m	Squareness μ m	Grundbelastningsgradering
Fläns											Grundbelastningsgradering
Jag mm	Df mm	W mm	t mm	A mm	F mm	X mm	Y mm	Z mm			Dynamisk Cn	Statisk Lura
15	28	18	5	20	-	3.5	6	3.1	15	15	323	529
20	32	21	5	24	一	3.5	6	3.1			431	784
24.5	40	25	6	29	-	4.5	7.5	4.1			588	1 100
25.5	42	27	6	32	一	4.5	7.5	4.1			813	1,570
27.5	43	29	6	33	一	4.5	7.5	4.1			813	1,570
32	48	34	6	31	22	4.5	7.5	4.1			1.230	2 350
36	54	38	8	36	24	5.5	9	5.1	20	20	1 400	2 740
52	62	46	8	40	32	5.5	9	5.1			1.560	3,140
56.5	74	51	10	49	35	6.6	11	6.1			2.490	5 490
62.5	82	58	10	55	38	6.6	11	6.1	25	25	2 650	6 270
69	96	66	13	64	45	9	14	8.1			3,430	8 040
89.5	116	86	13	80	56	9	14	8.1			6 080	15 900

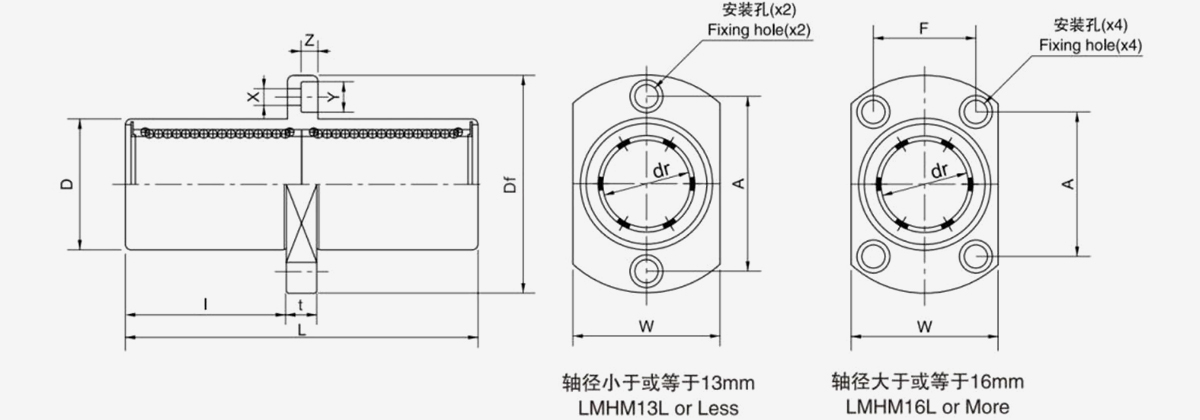

LMHM ··· LGA (Högtemperaturbeständig hållare)

Denna typ är en metrisk dimensionsserie som används allmänt i Asien och andra länder.

Alla modeller kan göras med Nickle Plated enligt kundernas krav, med funktion av rostsäker.


Lmhm ··· lga

Nominell axel diameter mm	Lmhm ··· lga	Vikt (g)	Stora dimensioner och tolerans
			dr		D		L
			mm	Tolerans μm	mm	Tolerans μm	mm	Tolerans μm
6	Lmhm6lga	30.6	6	0 -10	12	0 -13	35	± 300
8	Lmhm8lga	51.6	8		15	0 -13	45
10	Lmhm10lga	95	10		19	0 -16	55
12	Lmhm12lga	112.4	12		21		57	0 -300
13	Lmhm13lga	137	13		23		61
16	Lmhm16lga	216	16		28		70
20	Lmhm20lga	297	20	0 -12	32	0 -19	80
25	Lmhm25lga	649	25		40		112	0 -400
30	Lmhm30lga	797	30		45		123
35	Lmhm35lga	1 148	35	0 -15	52	0 -22	135
40	Lmhm40lga	1 740	40		60	0 -22	151
50	Lmhm50lga	3 437	50		80		192

Stora dimensioner och tolerans									Excentricitet μm	Kvadenhet μm	Grundbelastningsgradering
Fläns											Grundbelastningsgradering
Jag mm	Df mm	W mm	t mm	A mm	F mm	X mm	Y mm	Z mm			Dynamisk Cn	Statisk Lura
15	28	18	5	20	-	3.5	6	3.1	15	15	323	529
20	32	21	5	24	一	3.5	6	3.1			431	784
24.5	40	25	6	29	-	4.5	7.5	4.1			588	1 100
25.5	42	27	6	32	一	4.5	7.5	4.1			813	1,570
27.5	43	29	6	33	一	4.5	7.5	4.1			813	1,570
32	48	34	6	31	22	4.5	7.5	4.1			1,230	2 350
36	54	38	8	36	24	5.5	9	5.1	20	20	1 400	2 740
52	62	46	8	40	32	5.5	9	5.1			1,560	3.140
56.5	74	51	10	49	35	6.6	11	6.1			2 490	5 490
62.5	82	58	10	55	38	6.6	11	6.1	25	25	2 650	6 270
69	96	66	13	64	45	9	14	8.1			3,430	8 040
89.5	116	86	13	80	56	9	14	8.1			6 080	15 900

Materialsammansättning och egenskaper
Material	CuZn25Al5Mn3Fe3	CuSn5Pb5Zn5	CuAl10Ni5Fe5	CuSn12	CuZn25Al5Mn4Fe3
Densitet	8.0	8.9	7.8	8.9	8.0
Hårdhet HB	>210	>70	>150	>95	>250
Draghållfasthet N/mm²	>750	>200	>600	>260	>800
Sträckgräns N/mm²	>450	>90	>260	>150	>450
Förlängning%	>12	>15	>10	>৪	>800
Koefficient för linjär expansion 10 ^-5 /℃	1.9	1.8	1.6	1.8	1.9
Begränsa temperatur ℃	-40~ 300	-40~ 400	-40~ 400	-40~ 400	-40~ 150
Max. Belastning N/mm²	100	60	50	70	120
Max. Hastighet (torr) m/min	15	10	20	10	15
Max.PV N/mm²*m/min	200	60	60	80	200
Kompression av permanent deformation 300N/mm²	<0,01	<0,05	<0,04	<0,05	<0,05
*Stor efterfrågan med specialmaterial finns.

Basmaterial utbyte
Materialkoder	Kinas varumärken GB1176-87	Internationella ISO 1338	Tyskland DÅN	Japan JIS	Amerika ASTM(UNS)	England BS	Italien JM	Tillämpliga villkor
JDB Gjuten brons	ZCuZn25AI5 Fe3Mn3	GCuZn25AI6 Fe3Mn3	DIN1709 G-CuZn25AI5	H5102 CAC304	B30-92 C86300	HTB2	JM18-1	Hög belastning, låg hastighet Används ofta
JDB-1 Brons	ZCuSn5 Pb5Zn5	GCuPb5 Sn5Zn5	DIN1705 G-CuSn5ZnPb	H5111 BC6	B30-92 C83600	LG2	JM7-15	Mellanlast, låg hastighet Används ofta
JDB-2 Brons	ZCuAI9Fe4 Ni4Mn2	GCuAI10 FeNiS	DIN17656 G-CuAI10Ni	H5114 AIBC3	B30-92 C95500	AB2	JM3-15	Mellanlast, medelhastighet, Används ofta
JDB-3 Brons	ZCuSn12		G-CuSn12	CAC503B	B30-92 C90800	PB2	JM1-15	Mellanlast, låg hastighet, Används ofta
JDB-5	ZCuZn25AI6 Fe3Mn3	GCuZn25AI6 Fe3Mn3	DIN1709 G-CuZn25AI5	H5102 CAC304	B30-92 C86300	HTB2	JM18-1	Över hög belastning, låg hastighet, Hög belastning används

Fast smörjmedel
Smörjmedel	Funktioner	Typisk applikation
SL1 Grafit tillägg	Utmärkt motståndskraft mot kemikalier attacker och låg friktion, temperaturgräns 400℃	Passar till allmänna maskiner och under atmosfären
SL4 PTFE tillägg	Lägst i friktion och bra vattensmörjning, temperaturgräns 300 ℃	Fartyg, hydraulisk turbin, gasturbin, etc.
