Hur ger en grafitbronsplatta långsiktiga smörjfördelar i tunga industrimaskiner?

Översikt - varför plattor av grafitbrons används för långtidssmörjning

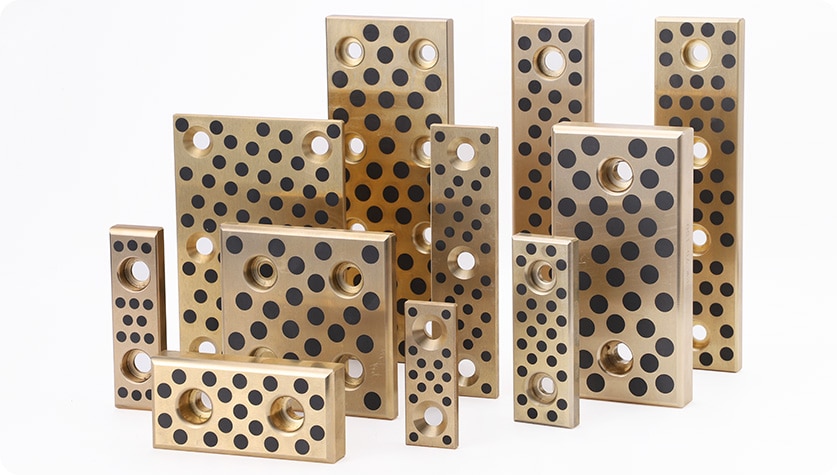

Grafitbronsplattor kombinerar en bärande bronsmatris med fördelat fast smörjmedel (grafit) för att skapa en självsmörjande glidyta. I tunga industrimaskiner – pressar, formningsmaskiner, stora transportörer, kranar – sänker dessa plattor friktionen och slitaget där oljecirkulationen är svår eller intermittent. Konstruktionen ger ihållande smörjning under gränssmörjning och blandade smörjregimer, minskar stilleståndstiden för eftersmörjning och tolererar stötar och tillfällig torrkörning som snabbt skulle skada oljeberoende lager.

Smörjmekanismer inuti grafitbronsplattor

Det långsiktiga smörjbeteendet beror på två samverkande mekanismer. För det första fungerar grafit som ett fast smörjmedel: dess lamellära kristallstruktur klipps lätt och skapar en lågskjuvningsfilm vid kontaktgränssnittet. För det andra bär bronsmatrisen last och ger dimensionsstabilitet; den fungerar som en reservoar som antingen exponerar ny grafit på slitna platser eller möjliggör mikroskopisk migrering av grafitpartiklar till ytan under belastning. Denna kombination upprätthåller en låg friktionskoefficient även när flytande smörjmedel saknas eller intermittent.

Hur smörjningen upprätthålls under livslängden

• Inbäddad grafit bildar en smetfilm under glidning; färsk grafit exponeras successivt när ytan slits.
• Grafitpartiklar minskar limslitage och minskar risken för anfall vid torrstart eller förlust av smörjmedel.
• Vid måttliga temperaturer ger bronsen värmeledning bort från kontaktzoner, vilket bevarar grafitfilmen.

Tillverkningsvarianter och deras effekt på långtidsprestanda

Grafitbronsplattor tillverkas med olika metoder – borrade och pluggade grafitinsatser, inläggningsgjutning, pulvermetallurgi (sintrad brons med grafitinneslutningar) eller diffusionsbindning. Produktionsmetoden kontrollerar grafitpartikelstorlek/form, volymfraktion, distributionslikformighet och bindningsstyrka till brons; dessa faktorer bestämmer hur stadigt det fasta smörjmedlet levereras till det glidande gränssnittet och hur plattan motstår kolumnära belastningar och utmattning.

Tillverkningsöverväganden

• Inläggnings-/borrade pluggmetoder koncentrerar grafit i fickorna – bra för lokal smörjning men kräver väldesignade avstånd för att undvika spänningskoncentration.
• Pulvermetallurgi ger en homogen grafitfördelning för jämn, jämn smörjning på ytan.
• Ytbearbetning (bearbetning, honing) och eftervärmebehandling påverkar grafitexponeringshastigheten och utmattningsbeständigheten.

Prestandafördelar i applikationer med tung belastning

Grafitbronsplattor ger flera mätbara fördelar jämfört med vanliga brons- eller polymerlager när de används under högt tryck, stötbelastningar eller där eftersmörjning är kostsamt eller omöjligt. De upprätthåller låg friktion under gränsförhållanden, minskar risken för slitage och fastsättning, möjliggör längre underhållsintervaller och fungerar tillförlitligt vid förhöjda temperaturer där fetter kan brytas ned.

Konstruktionsparametrar som styr smörjlivslängden

Nyckelparametrar att specificera när man väljer eller designar grafitbronsplattor inkluderar grafitvolymfraktion, grafitpartikelstorlek och form, plåttjocklek, bronslegeringskvalitet, ythårdhet och närvaro eller frånvaro av oljespår. Dessa parametrar bestämmer hastigheten med vilken grafit fylls på vid kontaktytan, plåtens lastfördelningsförmåga och dess motståndskraft mot kantsprickor eller utmattning under cykliska belastningar.

Urvalschecklista för ingenjörer

• Ange tillåtet yttryck (MPa) och mål-PV (tryck × hastighet) gränser för applikationen.
• Besluta dig för homogen kontra grafit med fickor beroende på om kontinuerlig jämn smörjning eller målinriktad påfyllning krävs.
• Definiera behov av korrosionsbeständighet – välj matris av tenn-brons eller aluminium-brons baserat på miljön.
• Inkludera ytfinishtoleranser och planhetsvärden för att säkerställa jämn kontakt och undvika lokala överbelastningar.

Bästa metoder för installation och underhåll

Korrekt installation bevarar smörjtiden. Plattor måste monteras plant, med korrekt vridmoment på fästelement och kompatibelt underlag eller stöd för att undvika böjning. Tätningsstrategi (för att utesluta stora föroreningar) och kompletterande smörjning (ibland fylla på med fett där det är praktiskt möjligt) förlänger livslängden. Schemalagda inspektioner bör fokusera på slitagedjup, förändringar i ytstruktur och eventuella tecken på bronsutmattning runt grafitinneslutningar.

Checklista för inspektion och service

• Mät slitdjup: ställ in utbytetröskel (t.ex. 0,5–1,0 mm beroende på plåttjocklek).
• Kontrollera fästelementets vridmoment och stödplattans skick vid varje serviceintervall.
• Inspektera för lokal överhettning, glasering eller förlust av grafitfilm som indikerar onormala kontaktförhållanden.
• Registrera drifttimmar och arbetscykler för att förutsäga återstående smörjlivslängd.

Prestandagränser och typiska specifikationer

Även om grafitbronsplattor är robusta, är de inte obegränsade. Ange tillåtet yttryck, glidhastighet och driftstemperatur. Typiska tillverkares riktlinjer inkluderar maximala yttryck inom intervallet tiotals till några hundra MPa beroende på legering och design, PV-gränser kopplade till grafitpåfyllningshastigheten och maximala kontinuerliga temperaturer där grafiten förblir stabil. Bekräfta dessa med leverantörstestdata för den avsedda driftcykeln.

Vanliga fellägen och korrigerande åtgärder

Fel delas in i förutsägbara kategorier: överdrivet slitage (plan förlust av material), lokal fraktur eller delaminering vid grafitfickor, korrosionsdriven matrisförsvagning och överhettning/glasering som förhindrar grafitöverföring. Korrigerande åtgärder inkluderar att förbättra stödets styvhet, öka grafithalten eller ändra distribution, lägga till oljespår för kompletterande smörjning, byta legeringsmatris för bättre korrosionsbeständighet eller sänka driftshastigheter/belastningar.

Snabb felsökningsguide

• Om kärv eller hög friktion uppträder vid start – verifiera ytans planhet och tillsätt tillfällig extern smörjning under inkörningen.
• Om fickorna flisar eller spricker — minska fickornas avstånd eller byt till homogen fördelning för att stiga med lägre spänningar.
• Om korrosion observeras – byt till en mer korrosionsbeständig brons eller applicera skyddande beläggningar på icke-glidande ytor.

Applikationsexempel och specifikationssammanfattning

Slutliga rekommendationer för ingenjörer och underhållsteam

Specificera grafitbronsplattor med leverantörstestdata som matchar din last-, hastighets- och miljöprofil. Föredrar homogena grafitfördelningar för jämn smörjning i långa glidzoner och fickdesigner där riktad smörjning är tillräcklig. Säkerställ korrekt bearbetning, planhetskontroll och förutsägbara inspektionsintervaller. Kombinerat med korrekt installation och tillståndsbaserad inspektion, ger grafitbronsplattor tillförlitliga, långsiktiga smörjfördelar i tunga industrimaskiner.
