Egenskaper och prestationsfördelar med flänsade grafit kopparbussningar

I. Strukturella och designfunktioner

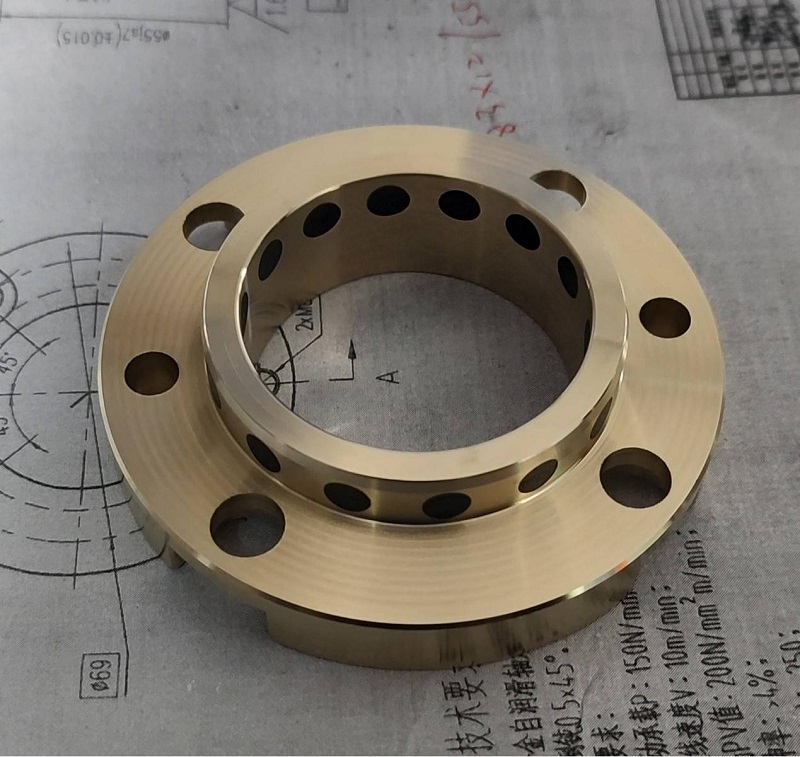

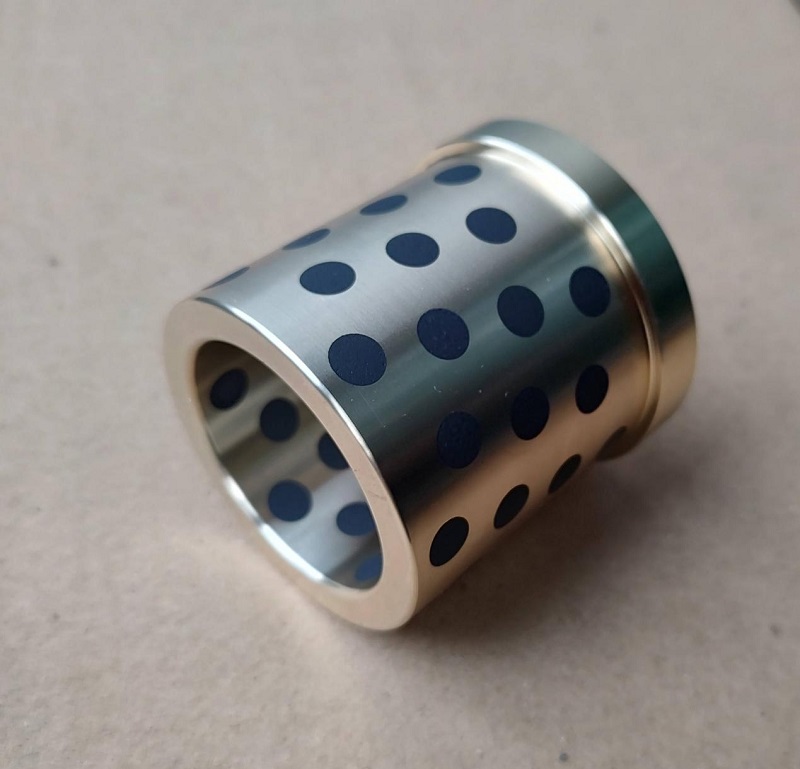

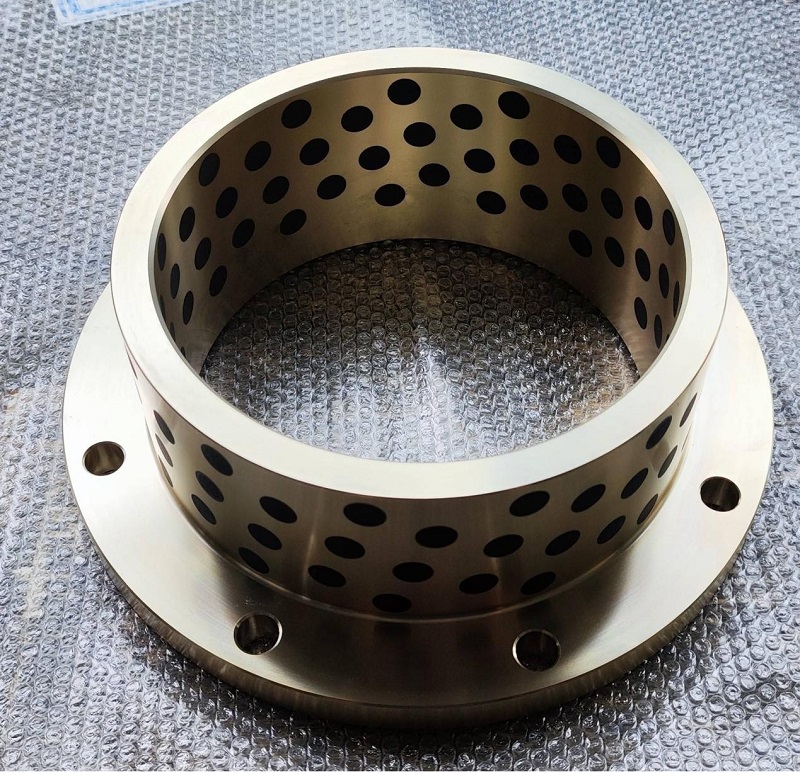

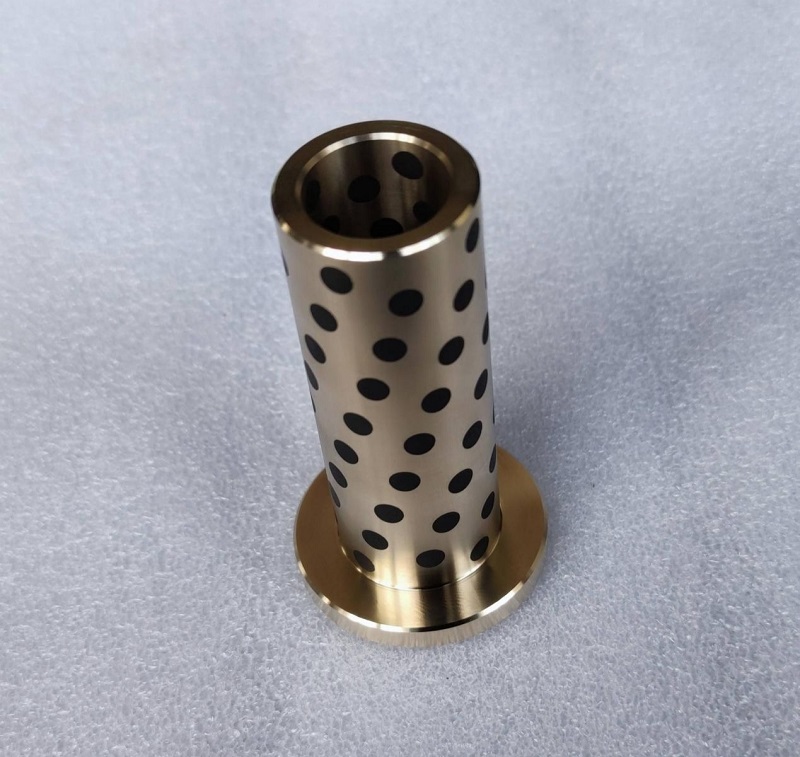

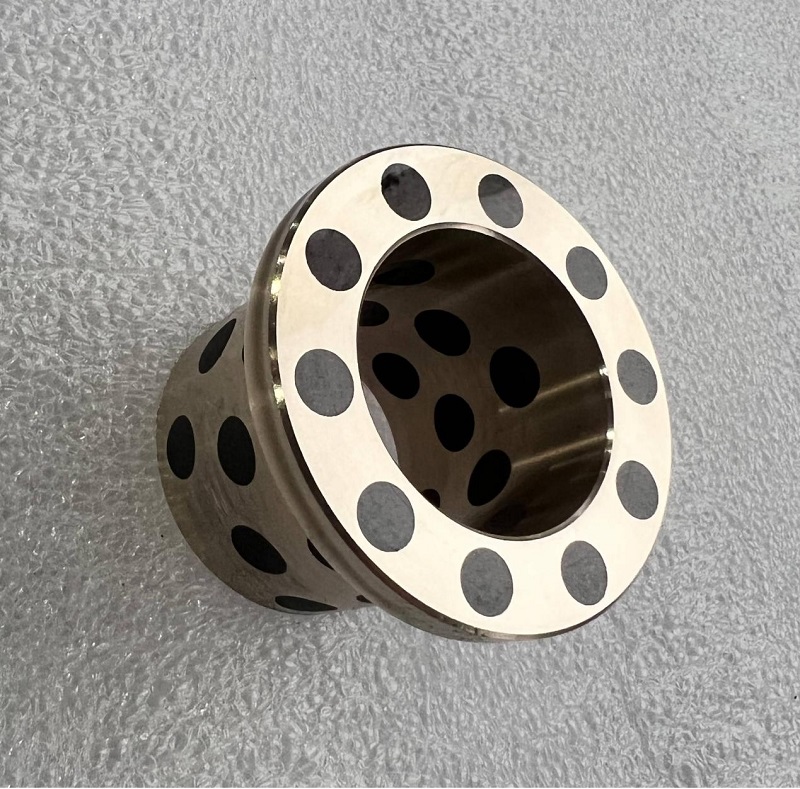

Flänsad (stop-krage) design

• Flanged copper bushings are equipped with a flange structure at the end, which restricts axial movement of the bushing, prevents displacement during operation, and enhances assembly stability. Vissa produkter stöder också tillägget av positioneringshål på flänsen för att säkerställa exakt positionering.
• They are suitable for applications requiring axial load resistance or frequent start-stop cycles, such as injection molding machine screw injection mechanisms and metallurgical equipment guide rails.

Själv Smörjmekanism

• The base material is high-strength brass (e.g., ZCuZn25Al6, CuZn24Al6, or CuZn25Al6Fe3Mn3), embedded with graphite or molybdenum disulfide (MoS₂) solid lubricants (accounting for 20%-30% of the friction surface).
• Under friktion överför smörjmedlet till axelytan vid uppvärmning och bildar en solid smörjfilm som minskar direkt metallkontakt. Den höga värmeledningsförmågan hos mässingsbasen (ungefär 109 W/m · K) hjälper till med värmeavledning, vilket bibehåller smörjningseffektiviteten.

Ii. Material- och prestationsparametrar

Basmaterial

• Högstyrka mässing: Innehåller 60-66% koppar, med extra förstärkande element som aluminium, järn och mangan. It has a hardness of HB210-290, an ultimate dynamic load capacity of 100-110 N/mm², and double the wear resistance compared to ordinary copper bushings.
• Vissa produkter använder en sammansatt struktur (t.ex. ytan rullad med en blandning av PTFE och bly) för att förbättra själv Smörjning.

Viktiga prestationsparametrar

• Friktionskoefficient: <0,16 (torr friktion).
• Driftstemperatur: Upp till 300 ° C utan olja, utdragbar till 320 ° C med regelbunden smörjning.
• Glidhastighet: 0,4 m/s för torr friktion, 5 m/s med oljesmörjning.
• Ultimat PV -värde: 3,8 N/mm² · m/s.

Iii. Prestationsfördelar

Hög belastningskapacitet och slitmotstånd

• An ultimate dynamic load capacity of 100-110 N/mm² makes them suitable for low-speed, heavy-load scenarios (e.g., mining machinery, rolling mill equipment).
• Wear Life är dubbelt så mycket som traditionella tennbronsbussningar.

Underhållsfri och miljövänlig

• No external oil supply is required, avoiding oil contamination and making them suitable for clean environments such as food machinery and medical equipment.

Korrosionsbeständighet och anpassningsförmåga i brett temperaturområde

• Stabil mot vatten och svaga syrabasmedier, lämpliga för långvarig användning i fuktiga eller kemiskt frätande miljöer.
• Withstands temperatures from -40°C to 300°C, adapting to extreme conditions such as high-temperature injection molding and metallurgical continuous casting.

Iv. Typiska applikationsscenarier

• Metallurgisk utrustning: Guidenheter för kontinuerliga gjutmaskiner, rullager för rullande kvarnutrustning.
• Tunga maskiner: Överföringskomponenter för gruvmaskiner, lager för fartygsdrivningssystem.
• Industriutrustning: Injektionsmaskinskruvningsbussningar, styrskenor för automatiserade produktionslinjer.
• Specialmiljöer: Överföringskomponenter för högtemperaturugnar, undervattensutrustning (t.ex. skeppspropelleraxlar).

V. Monterings- och användningsrekommendationer

Val av axelmaterial

• Recommended shaft materials are stainless steel or chrome-plated steel, with a hardness higher than that of the copper bushing (suggested shaft hardness ≥HRC45).

Monteringsmetoder

• Förmörjning: Applicera smörjolja på friktionsytan före montering för att förkorta den inlöpande perioden.
• Low-temperature assembly: Preferably use the freezing shrinkage method (-196°C liquid nitrogen treatment) to avoid deformation caused by hammering.

Underhållsöverväganden

• Den svarta grafitsmörjningsfilmen som bildas på ytan behöver inte tas bort; Normal användning är tillräcklig.
• Kontrollera regelbundet passningsavståndet i frätande miljöer för att förhindra onormalt slitage orsakat av intrång i främmande objekt.

Vi. Marknads- och produktinformation

• Huvudtillverkare : Mingxu -lager: förfrå[email protected] , Erbjuder anpassningstjänster (t.ex. storlek, positionering av hålbehandling).
• Prisklass : Varierar baserat på storlek och batchkvantitet, utan minsta beställningskvantitet, men bättre prissättning är tillgänglig för bulkorder.
