Analys AV Zhejiang Mingxus Patenterade Teknik: Multi-RiktNingsBegränSNingsFixtursYStem För MäsSingsarbetsstycken Och Grafit Kopparbussarar/Koppplattor (Patentnr: Zl 2024 2 1048602.x)

I. TEKNISK BAKGRURD OCH SAMARBETSINNOVATIONSVärde

Som en Kärnleverantör av SJälvsmSmörjande Lager Och Kopparbasade Material Har Zhejiang Mingxu Utökat Sin Patenterade Fixturteknik För MäsingSarbetsstycken till björn av av Grafit Kopparbussar OchopParPPARPPARPPARPPARTRESSATTRESSAT TRESSATTRESSAT TRESSAT TRESSATT TRESSTALAR STORTAL branchsmärrtpunkter:

l Grafit kopparbussning ytyddd: traditionella klämmetoder orsakar grafitskiktskador (skador på> 15%) Och friktionskoefficientFluktuation> 30%.

l Tunn KoppplattBearBetNingsDeformation: Koppplattor Med en Tjocklek ≤ 1 mm Uppvisar ETT BEARBETNINGSFLATHETSFEL> 0,1 mm (GB/T 1184).

l Komplex Strukturpositionering: OtillrkKLig Håle Noggrannhet (± 0,1 mm) under beingbetningen av FLERHÅLS KOPARBUSSINGAR/KOPPARPLATTOR PÅVERKAR MONTERINGSPRESTANDA.

Ii. Kärnteknologianalys Och samarbetsproductapplikation

1. Multi-Riktnsstyrka Stängd SlingbegänSningsSystem

1.1 Tredimensionell klämtopologi

Vertikal Trypkkontrolls:

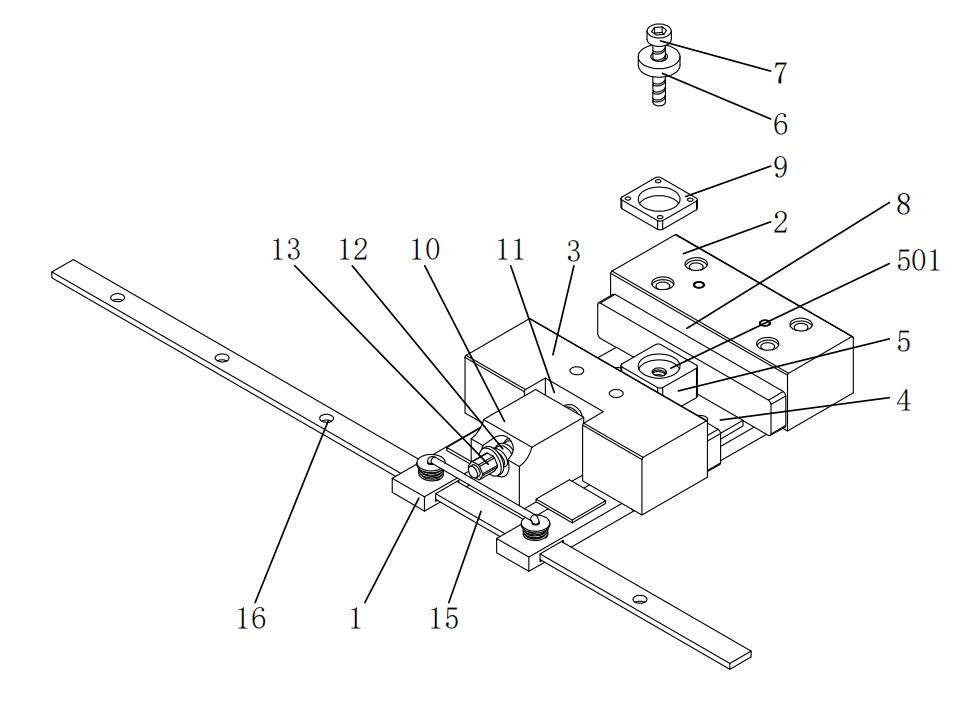

l En Axiell Kraft Sluten Slinga Bildas AV Kompressionring (6) Och den Nedre Klämplattan (4). FörbelastneSkraften Styrs Exakt vid 800 ± 50 N (DIN 267 Standard) Genom Låsbultarna (7).

l I Kombination Med den Ringformiga Spåret (501) Förlägsnande av är slutanslutenningen av Kopparbussningen ≤ 0,01 mm (ISO 1101).

Lateral dynamisk stabilitet:

l De Fasta/Rörliga klämdelarna (2/3) Antar en Konkav Klämyta (8) Design, Vilket Ökar Kontaktområdet Med 40%. Uniformiteten hos den laterala klämkraftfördelningen når 92% (Testad Med Tryckkänliggiga filmare).

l Integrerade Justerskskruvar (12) MöpeGör Mikromatning tå ± 0,005 mm, Vilket Rymmer Bearbetningen av Kopparbussarar med diametrar från φ20 till φ200 mm.

1.2 VibrationsenergisPridnegsVäg

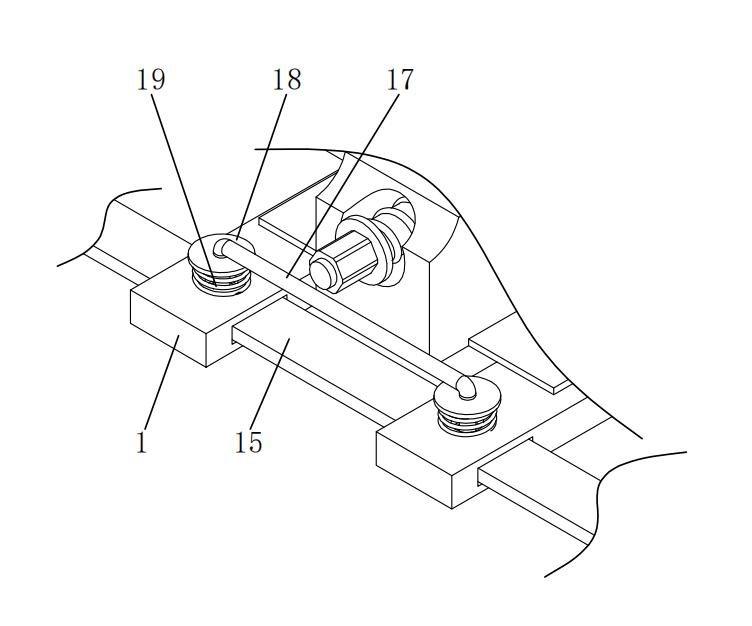

l ETT DÄMPNINGSSYSTEM SOM BESTÅR AV FJÄDRAR (19) OCH BEGERNSNINGSINGAR (18) Uppnåg en EnergidämpnegShastighet> 18 dB/s under 500 Hz Högfrekvensvibrationer (Testade Enligt Iso 10816-3-Standard).

l Vibrationsamplituden under Koppplattfrässning styrs <3 μm (traditionella fixturer> 15 μm).

2. Grafit Kopparbussning: YtintegritetsskyDDStEKNIK

2.1 Gradienttryck Flexibel klämma

GUMMIBUFFERTSKIKTSTEKNIKEN ÖVERFörs till Kopparbussningens fixtur:

l Nitrilgummikuddar (strandhårdhet 50 ± 2) är inbäddade i klämyTan, Vilket minskar toppkontaktrycket frå 28 MPa till 8 MPa Och Hulaller grafitskikiksskada <2%.

l Lämplig för Vindkaftverk som Bär Kopparbussningar, passerar dnv gl -certifierande Och uppräth Ånller en friktionskoefficient på 0,08-0,12 vid -30 ° C.

2.2 PrecisionSpositionering AV FLERHÅLS KOPARBUSSINGAR

De Jag samband med Positionering Uppnås genom de Gängade Hålen i den Nedre Klämplattan (4) Och Dragstänerna (17):

l PositionsGradSfelet På φ0,5 mm Mikrohål Är ≤ 5 μM (ASME B94.11M).

l Modelländringstiden Reduceras frå 45 Minuter till 3 minuter, Vilket Stödjer Snabb Växling Mellan 12 Håls diametrar.

3. Högprecision AV Kopplatta: Anti-DeformationStEKnologiöverföring

3.1 Design Förflera flera riktningar

Den Övre Klämplattan (9) Är Tillverkad AV 6061-T6 ALUMINIUMLEGERING, OCH BILDAR ETT DISTRIBUERAT TRYCKFÄT I SAMBAND MED DEN KONKAVA KLÄMYTAN (8):

l För 0,5 mm Koppplattor Är Planheten ≤ 0,02 mm/300 mm (5G Basstation Kylfländstandard).

l Ytrået ra -värdet stabiliseras vid 0,4 μm, Och Värmeledningsförängdringen är <3% (ASTM D5470).

3.2 Snabbt PositionersSystem

En Modulär design av klämhålen (16) Och Dragstänger (17):

l Stöder Snabb placering av plattbredd frå 300-1200 mm Med en Repeterbarhetnoggrannhet på ± 0,05 mm (VDI 3345).

l Produktionseffektiviteten Ökas Med 300% OCH Energiförbrukrningen Minskas Med 25% (ISO 50001 Certifierade data).

Iii. Viktiga prestandajämförelse Och Faktiska testdata

Iv. Typiska Ansökingsfall

4.1 Kopparbussningsar För Nya EnergifordonSmotor

Antagande AV den multiriktade BegrannsNingsFixturen:

l Den inre Borrningens rundhet är ≤ 0,005 mm, Och Uppfyller nvh -Kraven För 800 V Elektriska drivsystem.

l Grafitskiktets slithighet är <0,1 mg/10 000 cykler (SAE J310 teststandard).

4.2 Värmespridning Kopplattor För halvledareutrustning

Tillämpning av trypbalanseringSteknik:

l Plateten är ≤ 0,05 mm/500 mm (ASME B89.3.4).

l Ytråeten ra är ≤ 0,8 μm, Vilket Stödjer 3 μm-nivå chipförpacknings Precision.

V. Teknikförländning Och Industriellt Värde

KorSproductionSlinjen Tillämpning av Denna Patenterade Teknikmatris Markerar Tre Stora Genombrott För Zhejiang Mingxu:

l PrecisionSKlämSystem: Introducerar PositionerSnoggranneten För MäsSingsarbetsStycken (± 0,005 mm) I MassProduktionen AV KopparbaseSade Produkter.

l YtintegritetSkontrolls: Grafitskiktet/Beläggningsskyddstekken Minskar Skrothastigheten till under 0,5%.

l Intelligent ProduktionSintegration: Uppnår flexibel Tillverkning genom modulär design, med en tiofaldig överning av modellförängdringseffektiviteten.

Om du vill Länra Dig Mer, Vänligen Kontakta Mingxu -maskiner För att Få den Fullstäniga patentrapporten: örafrå[email protected] .
